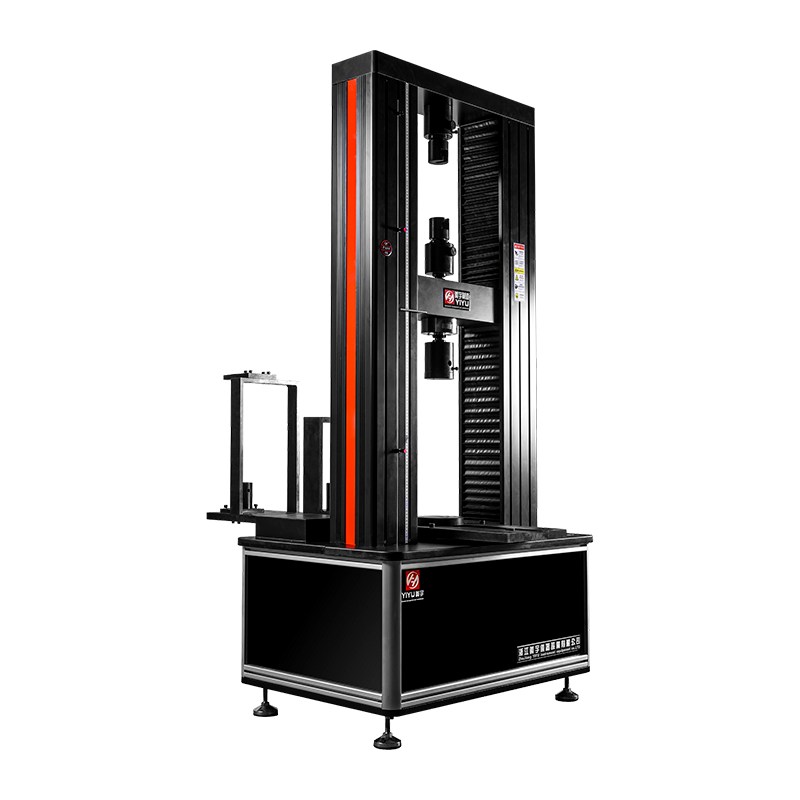

Máquina de prueba de rendimiento mecánico WDW-200G para sujetadores de andamios de tubos de acero

Característica

Especializado en pruebas de propiedades mecánicas de acopladores de andamios de tubos de acero; soporte de columna de alta resistencia, husillo de bolas de alta precisión; guía de múltiples columnas, estructura autolubricante; 14 juegos de accesorios (admite 17 elementos de prueba para 3 categorías: acopladores de andamios de tubos de acero, componentes de soporte de tubos de acero con acopladores de disco tipo zócalo, componentes de andamios de tubos de acero tipo cuenco-hebilla); Certificado ISO y CE.

ventaja

Alta rigidez y movimiento lineal estable para funcionamiento a largo plazo; rigidez lateral mejorada y diseño sin mantenimiento; amplia cobertura de pruebas (17 ítems para 3 categorías de componentes); cumple con los estándares internacionales de calidad.

Beneficio

Garantiza resultados de pruebas consistentes y confiables a largo plazo; ahorra mano de obra y costos de mantenimiento; elimina la necesidad de múltiples máquinas de prueba especializadas, lo que reduce la inversión en equipos; permite el cumplimiento de los requisitos de calidad globales, respaldando informes de prueba creíbles y acceso al mercado.

evidencia

1. Certificaciones: Certificados ISO y CE (que demuestran el cumplimiento de las normas globales de calidad y seguridad);2. Fiabilidad estructural: registros de pruebas de rendimiento de columnas de alta resistencia y husillos de bolas de alta precisión;3. Capacidad de fijación: Documentos técnicos que enumeran 17 elementos de prueba para 3 categorías de componentes;4. Prueba de mantenimiento: datos de verificación del rendimiento sin mantenimiento de la estructura autolubricante;5. Aplicación industrial: estudios de casos en instituciones de inspección de calidad y fabricación de acopladores de andamios.

Proyecto/Indicador/Modelo

WDW-200G

Gran fuerza de prueba

200KN

El nivel de precisión de la máquina de prueba.

Nivel 1

Rango de medición de fuerza

1%-100% FS no se divide en contenedores durante todo el proceso

Error relativo de la indicación de fuerza de prueba.

±1% o menos

Resolución de fuerza

1/±300000 de la fuerza máxima de prueba, toda la resolución del proceso permanece sin cambios

Rango de medición de deformación

0,5%-100%FS

Error relativo de la indicación de deformación.

Dentro de ±1% del valor indicado

Resolución de deformaciones

La deformación máxima es 1/±300000

El error relativo del valor de indicación de desplazamiento.

Dentro del 1% del valor indicado

Resolución de desplazamiento

0,05 µm

Rango de ajuste de la tasa de control de fuerza

0,05-10% FS/S

Error relativo de la tasa de control de fuerza.

Dentro del 1% del ± del valor establecido

El rango de ajuste de la tasa de deformación.

0,05—10% FS/S

Error relativo de la tasa de control de deformación.

Dentro del 1% del ± del valor establecido

Rango de ajuste de la velocidad del haz

0,01-350 mm/minuto

Espacio de estiramiento efectivo (sin abrazaderas)

800 mm

Ancho de prueba efectivo

430 mm

Dimensiones del motor principal (largo×ancho×alto)

1000×1500×2000mm

Ocupación del sitio (largo × ancho × alto)

1000×2550×2000mm

Fuente de alimentación

CA 220 V ± 10 PHz, 1,5 KW.

Peso de la unidad principal

Aprox. 1500kg
