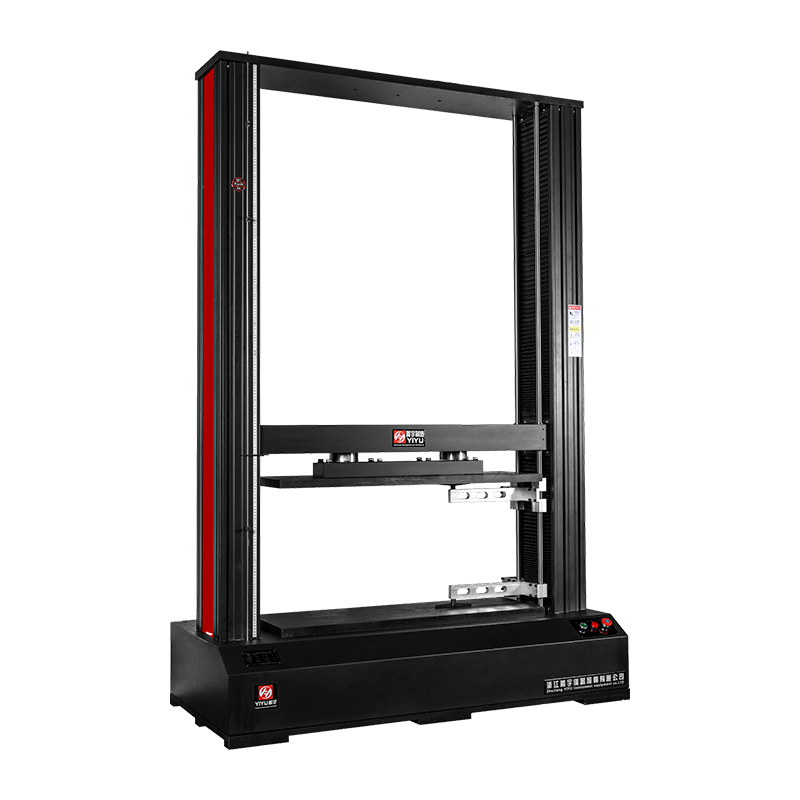

Máquina de prueba de rigidez de anillo controlada por microcomputadora serie WDW

Característica

Equipado con husillos de bolas y rodamientos de alta resistencia; guía de varias columnas; estructura autolubricante; servomotor; extensómetro incorporado; sistema de control de circuito cerrado completamente digital (admite deformación a velocidad constante, carga a velocidad constante, desplazamiento a velocidad constante y funciones de ciclo múltiple); Certificado ISO y CE; Cumple con estándares que incluyen GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477.

ventaja

Garantiza un funcionamiento estable a largo plazo; mejora la rigidez lateral y el movimiento lineal estable del travesaño; elimina las necesidades de mantenimiento diario; garantiza la estabilidad de la prueba; permite un control de prueba preciso y multimodo; Cumple con los requisitos de calidad internacionales y los estándares de prueba específicos de la industria.

Beneficio

Reduce el tiempo de inactividad del equipo y los costos de mantenimiento; evita errores de prueba causados ​​por movimientos inestables, garantizando datos confiables; ahorra mano de obra para el mantenimiento de rutina; admite diversos escenarios de prueba para satisfacer necesidades de prueba complejas; garantiza el cumplimiento de los estándares globales y nacionales, facilitando informes de pruebas creíbles y acceso al mercado.

evidencia

1. Certificaciones: Certificados ISO y CE (que demuestran el cumplimiento global de calidad y seguridad);2. Cumplimiento de estándares: Informes de prueba que confirman la alineación con GB/T 16491, GB/T 9647 y otros estándares enumerados;3. Fiabilidad de los componentes: registros de pruebas de rendimiento de husillos de bolas y rodamientos de alta resistencia; datos de verificación sin mantenimiento de estructura autolubricante;4. Precisión del control: informes de calibración del sistema de circuito cerrado totalmente digitales (que validan la precisión de la función de ciclo y velocidad constante);5. Prueba de funcionamiento: Certificación de precisión del extensómetro incorporado; casos de aplicaciones industriales (por ejemplo, pruebas de rigidez de anillos de tuberías termoplásticas).

Proyecto/Indicador/Modelo

WDW-50H

WDW-100H

Fuerza de prueba máxima

50KN

100KN

El nivel de precisión de la máquina de prueba.

Nivel 1

Rango de medición de fuerza

1%-100% FS no se divide en contenedores durante todo el proceso

Error relativo de la indicación de fuerza de prueba.

±1% o menos

Resolución de fuerza

1/±300000 de la fuerza máxima de prueba, toda la resolución del proceso permanece sin cambios

Rango de medición de deformación

0,5%-100%FS

Error relativo de la indicación de deformación.

Dentro de ±1% del valor indicado

Resolución de deformaciones

La deformación máxima es 1/±300000

El error relativo del valor de indicación de desplazamiento.

El ± del valor indicado está dentro del 0,5%.

Resolución de desplazamiento

0,05 µm

Rango de ajuste de la tasa de control de fuerza

0,05-10% FS/S

Error relativo de la tasa de control de fuerza.

Dentro del 1% del ± del valor establecido

Rango de ajuste de la velocidad del haz

0,01-500 mm/min

Comprimir efectivamente el espacio

1500 mm

Ancho de prueba efectivo

1000 mm

Dimensiones del motor principal (L×W×H)

1540×700×2250

1540×700×2350

Fuente de alimentación

CA 220 V ± 10 PHz, 1,5 KW.

CA 220 V ± 10 PHz, 1,5 KW.

Peso de la unidad principal

Aprox. 1200 kilos

Aprox. 1500kg
